14.6、Graph

1、介绍

graph是存储绘图数据的组件。graph组件 接收transfer组件推送上来的监控数据，同时处理api组件的查询请求、返回绘图数据。

2、服务部署

服务部署，包括配置修改、启动服务、检验服务、停止服务等。这之前，需要将安装包解压到服务的部署目录下。（通知之前的一样，拷贝需要的包到指定的服务器）

# 修改配置, 配置项含义见下文

vim cfg.json



# 启动服务

./open-falcon start graph



# 停止服务

./open-falcon stop graph



# 查看日志

./open-falcon monitor graph

3、配置说明

配置文件默认为./cfg.json，配置如下：

{

    "debug": false, //true or false, 是否开启debug日志

    "http": {

        "enabled": true, //true or false, 表示是否开启该http端口，该端口为控制端口，主要用来对graph发送控制命令、统计命令、debug命令

        "listen": "0.0.0.0:6071" //表示监听的http端口

    },

    "rpc": {

        "enabled": true, //true or false, 表示是否开启该rpc端口，该端口为数据接收端口

        "listen": "0.0.0.0:6070" //表示监听的rpc端口

    },

    "rrd": {

        "storage": "./data/6070" // 历史数据的文件存储路径（如有必要，请修改为合适的路径）

    },

    "db": {

        "dsn": "root:@tcp(127.0.0.1:3306)/graph?loc=Local&parseTime=true", //MySQL的连接信息，默认用户名是root，密码为空，host为127.0.0.1，database为graph（如有必要，请修改)

        "maxIdle": 4  //MySQL连接池配置，连接池允许的最大连接数，保持默认即可

    },

    "callTimeout": 5000,  //RPC调用超时时间，单位ms

    "migrate": {  //扩容graph时历史数据自动迁移

        "enabled": false,  //true or false, 表示graph是否处于数据迁移状态

        "concurrency": 2, //数据迁移时的并发连接数，建议保持默认

        "replicas": 500, //这是一致性hash算法需要的节点副本数量，建议不要变更，保持默认即可（必须和transfer的配置中保持一致）

        "cluster": { //未扩容前老的graph实例列表

            "graph-00" : "127.0.0.1:6070"

        }

    }

}

4、备注

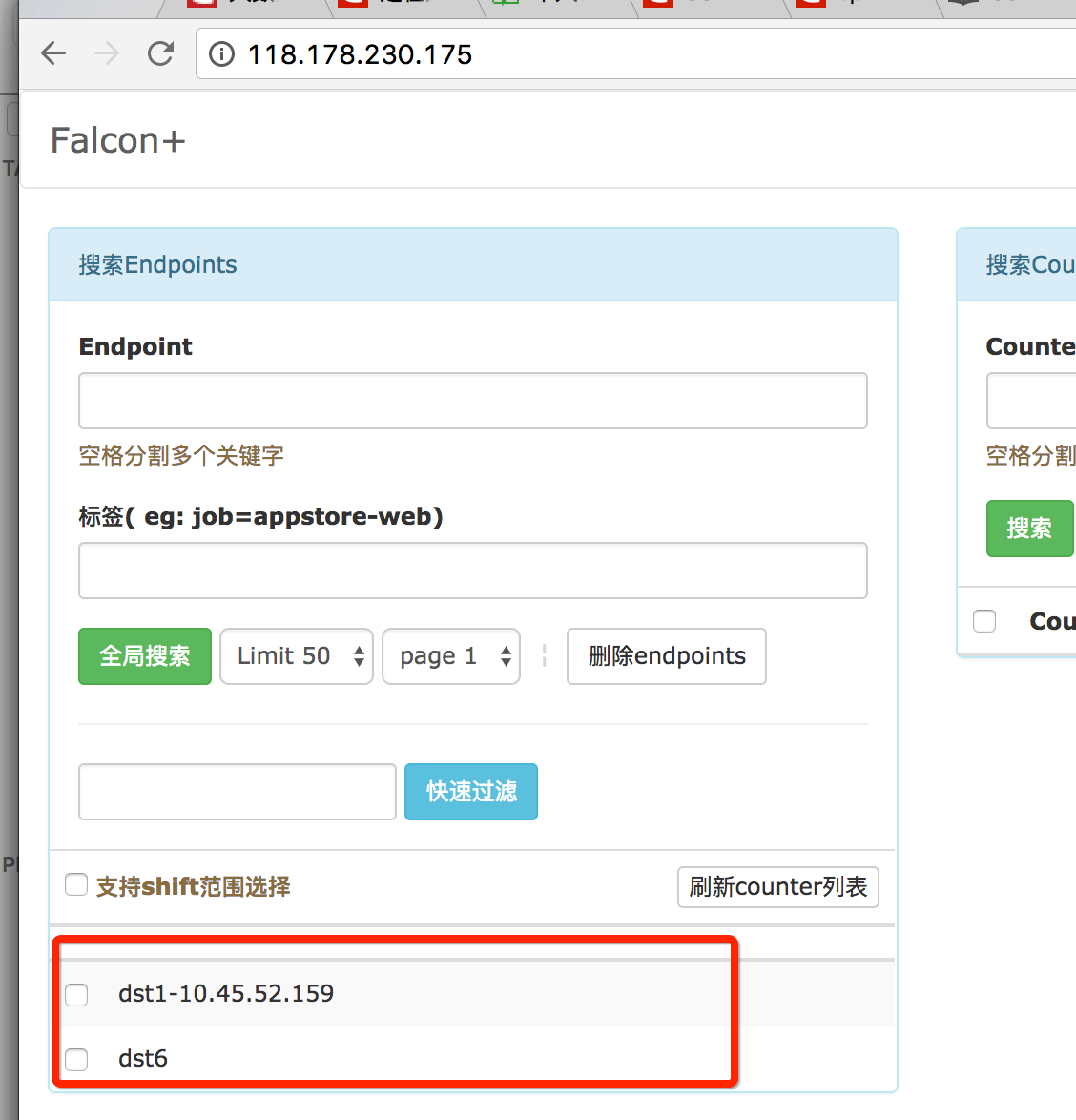

如果上图红框中出现同一台服务器的不同名字的配置，则进入数据库，进行如下操作：

进入数据库：mysql –u root –p

查看所有数据库：show databses;

选择数据库：use graph;

查看表：show tables;

查询表：select * from endpoint;

删除不需要的数据：delete from endpoint where id=153;

如下可以不操作：

可以一起删除falcon_portal库中的host表中的无用数据。
